A avaliação da exposição ocupacional à vibração de corpo inteiro (VCI) é fundamental para a saúde e segurança do trabalhador. A NHO 09 da Fundacentro define o procedimento técnico oficial para esta avaliação no Brasil, com critérios, métodos e limites que devem ser seguidos à risca.
Neste artigo, apresento um estudo de caso prático com todos os cálculos, fórmulas e interpretação de resultados, utilizando exatamente as equações da NHO 09, para garantir que você não seja questionado tecnicamente em laudos, consultorias ou auditorias.
Cenário do estudo de caso:
Um operador atua em um centro logístico por uma jornada total de 528 minutos (8 horas e 48 minutos), realizando atividades em dois equipamentos:
- Empilhadeira: 3 horas (180 min) pela manhã;
- Transpaleteira elétrica: 2h30min (150 min) à tarde.

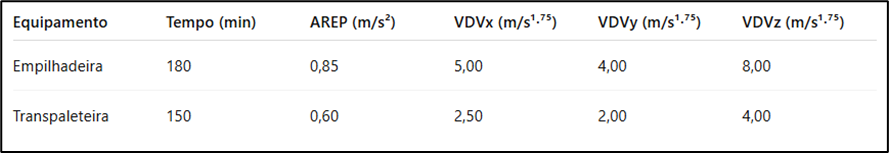

Valores medidos em cada equipamento (considerando cada um deles como uma componente de exposição):
Os valores obtidos em cada medição foram obtidos com base na quantificação de cada componente, o valor de Arep representa a Aceleração Resultante de Exposição Parcial e o valor de VDV trata-se do Valor de Dose de Vibração, em cada eixo ortogonal.
Vamos assumir neste estudo de caso, que o tempo da jornada integral de trabalho é de 528 minutos (8h48min), enquanto o tempo de exposição às vibrações de corpo inteiro, em cada equipamento, é de 180 minutos na empilhadeira (3 horas) e de 150 minutos na transpaleteira (2h30min).
Passo a passo dos cálculos:
- Aceleração Resultante de Exposição – ARE
A equação, conforme a NHO 09, para o cálculo da Aceleração Resultante de Exposição – ARE é:
Aplicando os valores:

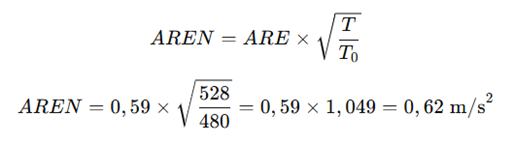

- Aceleração Resultante de Exposição Normalizada – AREN
A AREN normaliza (padroniza) o resultado da ARE para uma jornada de 480 minutos (8 horas):
- Valor da Dose de Vibração (VDV) de cada componente e eixo

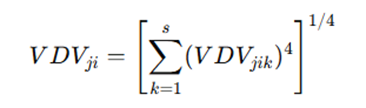

Os valores de VDV para cada eixo ortogonal das duas componentes é dado pela equação abaixo:

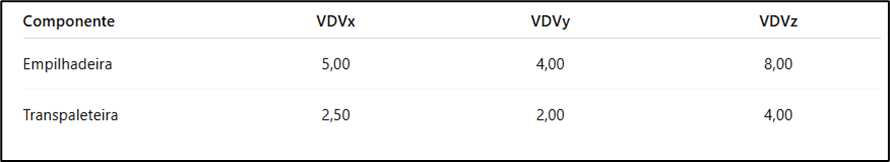

Como os VDVs já foram medidos no tempo total de uso de cada equipamento, utilizam-se diretamente os valores informados:

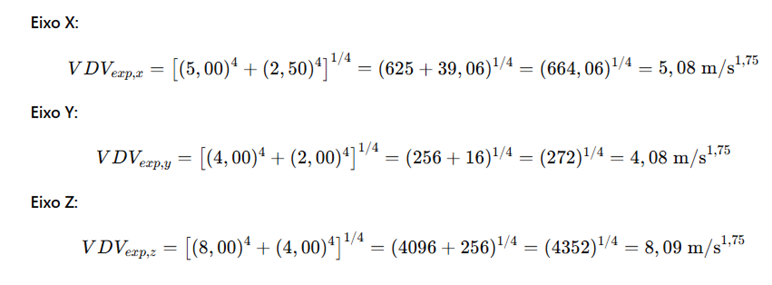

- Valor da Dose de Vibração por Eixo (VDVexpj)
A soma das quartas potências dos VDVs das duas componentes, para cada eixo, com raiz quarta ao final:

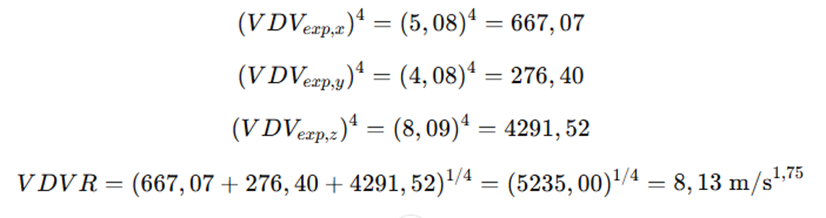

- Valor da Dose de Vibração Resultante (VDVR)
Para encontrar o VDVR diário, conforme a fórmula da NHO 09:
Substituindo os valores:
- Interpretação dos Resultados segundo a NHO 09
Os limites estabelecidos são:
Nível de ação: AREN = 0,5 m/s² ou VDVR = 9,1 m/s¹·⁷⁵
Limite de exposição ocupacional: AREN = 1,1 m/s² ou VDVR = 21 m/s¹·⁷⁵
Resultados deste estudo de caso:
AREN = 0,62 m/s² (acima do nível de ação, abaixo do limite)
VDVR = 8,13 m/s¹·⁷⁵ (abaixo do nível de ação)
Conclusão e Recomendações:
Neste exemplo, o valor de AREN ficou acima do nível de ação, enquanto o VDVR ficou abaixo desse mesmo nível. De acordo com a NHO 09, devem ser adotadas medidas preventivas para minimizar riscos à saúde do trabalhador.

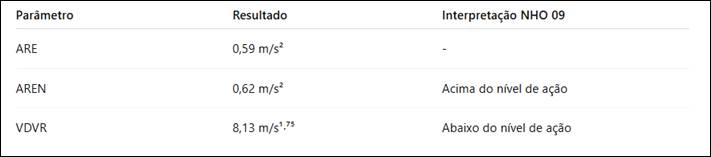

Resumo dos resultados:
